Tester AMT105 Manual

چهار رشته سیم دارای یک عدد رابط مادگی فونیکس 4 پین

کانکتورهای جریانی

کانکتورهای ولتاژی

کابل‌های فلت

برد نوتریک

پنل عقب

پنل جلو

ماژول سوئیچینگ

سمت کامل ماژول سوئیچینگ

سمت ناقص ماژول سوئیچینگ

ماژول آمپلی فایر

سمت کامل ماژول آمپلی فایر

سمت ناقص ماژول آمپلی فایر

کیس

برای مونتاژ دستگاه، ابتدا پنل پشت کیس نصب می‌شود. سپس کیس را برگردانید و آن را ایستاده، به گونه‌ای در مقابلتان بگذارید که سوکت برق در سمت راست شما قرار گرفته باشد. کوتاه‌ترین رشته سیم ارت متصل به بدنه را به سوکت برق متصل کنید. رشته سیم دوم باید به سوکت اتصال به زمین متصل باشد.

ماژول آمپلی فایر را در سمتی که رک‎ها در فاصله کمتری از هم هستند، (سمت مخالف سوکت برق ورودی) وارد کیس کنید.

سمت کامل آمپلی فایر (سمتی که دارای شش کنترلر است) به طرف دیواره کیس وارد می‎شود. لبه­های ماژول باید در داخل 4 رک تعبیه شده قرار گیرد.

ماژول را تا 5 سانتیمتر مانده به انتهای کیس وارد کرده، سپس سیم فن را از پشت spacer عبور داده و سوکت آن را بر روی آمپلی فایر نصب کنید و ماژول را تا انتهای کیس پایین بیاورید.

دقت شود سیم فن به هیچ عنوان زیر ماژول یا داخل فن قرار نگیرد.

سمت ناقص ماژول سوئیچینگ (سمتی که فقط دارای یک برد command است) باید به طرف دیواره کیس باشد به طوری که پورت‌های Ethernet، USB، RS232، Wi-Fi و GPS رو به پایین و در محل‌های تعبیه شده در پنل پشت قرار گیرند.

ماژول را تا 5 سانتیمتر مانده به انتهای کیس وارد کرده، سپس سیم فن را ابتدا از بغل فن و سپس از پشت spacer عبور داده و سوکت آن را بر روی ماژول سوئیچینگ نصب کنید و ماژول را تا انتهای کیس پایین بیاورید.

با تکان دادن پورت GPS باید ماژول سوئیچینگ کامل تا انتها در داخل کیس قرار گیرد.

پورت‌های Ethernet و USB می‎بایست به اندازه 1 تا 2 میلیمتر از پشت کیس بیرون بیاید. در صورت گیرکردن این پورت‌ها باید با تکان دادن آن‌ها از پنل پشت خارج ‌شوند.

دقت شود سیم فن به هیچ عنوان زیر ماژول یا داخل فن قرار نگیرد.

باید قبل از نصب کامل پنل جلو چک شود، سیم برق دارای وارنیش که به پنل پشت متصل است، کاملاً صاف و از پشت ماژول سوئیچینگ تا بالا آمده باشد.

دو سر سیم‌هایی که از پنل پشت آمده را به قسمت صفر کلید متصل کنید.

توجه شود جهت ضامن‌ها به سمت بیرون باشد طوری که باز کردن آنها به سادگی انجام شود.

یک سمت سیم‌های دارای فونیکس دو پین به همراه هولدر را بر روی برد ناقص سوئیچینگ متصل کرده و سمت دیگر را روی ماژول سوئیچینگ متصل کنید.

یک سمت سیم برق مربوطه را به سمت 1 کلید وصل کرده و سمت دارای رابط مادگی فونیکس  را بر روی برد ناقص ماژول سوئیچینگ متصل کنید.

ابتدا در سمت چپ فونیکس‎های مربوطه را بر روی آمپلی فایر نصب کنید. بهتر است ابتدا دو عدد فونیکس 16 پین متصل و سپس دو عدد فونیکس 5 پین متصل شود.

در انتها پنل جلو را توسط پیچ‌های مربوطه‌اش ببندید.

ابتدا دستگاه را برگردانده به طوری که کلید برق سمت چپ شما قرار گرفته باشد. آنگاه برد نوتریک باید به گونه‎ای بین فونیکس‎های آمپلی‌فایر قرار گیرد که سوکت آن به سمت شما قرار گرفته باشد و سوکت آن به برد کامل آمپلی فایر متصل می‌گردد. سپس فونیکس‌های مربوط به این برد را در جای مربوطه متصل کنید.

هولدر به صورت نیمه بر روی فونیکس 6 پین ولتاژی قرار داده شود. رابط مادگی فونیکس 6 پین کانکتور ولتاژی را که هولدر بر روی آن قرار دارد روی سوئیچینگ نصب کرده و هولدر را در جای خود محکم کنید.

رابط مادگی فونیکس 2 پین دارای سیم‌های بلندتر شامل 2 سیم به رنگ‌های قرمز و مشکی به رابط نری فونیکس 2 پین بالایی متصل شود.

رابط مادگی فونیکس 3 پین دارای سیم‌های کوتاهتر شامل 3 سیم به رنگ‌های قرمز، مشکی و آبی به رابط نری فونیکس 3 پین پایینی متصل شود.

توجه شود قبل از اتصال رابط مادگی فونیکس‌های کانکتور ولتاژی بر روی ماژول آمپلی‎فایر، هولدر مربوط به آن فونیکس را متصل کنید.

در ابتدا بر روی فونیکس 8 پین جریانی (سیم آبی) هولدر قرار داده و به فونیکس 8 پین داخلی برد ناقص سوئیچیینگ وصل کنید.

رابط مادگی فونیکس 4 پین دارای هولدر را با سیم‌های آبی رنگ و اندازه بلندتر به دومین رابط نری فونیکس از سمت پایین متصل کنید. رابط مادگی فونیکس 4 پین دارای هولدر را با سیم‌های آبی رنگ و اندازه کوتاهتر به اولین رابط نری فونیکس از سمت پایین متصل کنید.

بر روی فونیکس 4 پین جریانی (سیم مشکی) هولدر قرار داده و به فونیکس 4 پین روی برد ناقص سوئیچینگ متصل کنید. رابط مادگی فونیکس 4 پین مشکی رنگ به اولین رابط نری فونیکس از بالا متصل شود.

بر روی فونیکس 8 پین جریانی (سیم قرمز) هولدر قرار داده و به فونیکس 8 پین نری برد ناقص سوئیچیینگ وصل کنید.

رابط مادگی فونیکس 4 پین دارای هولدر با سیم‌های قرمز رنگ و اندازه بلندتر به دومین رابط نری فونیکس از سمت بالا متصل شود. رابط مادگی فونیکس 4 پین دارای هولدر با سیم‌های قرمز رنگ و اندازه کوتاهتر به سومین رابط نری فونیکس از سمت بالا متصل شود. سپس با بست کمربندی کلیه سیم‌های جریانی و ولتاژی نصب شده را جمع کنید.

این کابل فلت سمت کامل برد سوئیچینگ را به سمت کامل برد آمپلی فایر متصل می‎کند.

هولدر را از یک سمت به IDC متصل کرده و به وسیله یک پیچ گوشتی یا یک پنس طرف دیگر را به IDC متصل کنید.

این کابل سمت ناقص و کامل ماژول سوئیچینگ را به هم متصل می‌کند.

هولدرها باید بر روی ریل قرار گرفته و دو شیار تعبیه شده روی آنها بر روی ماژول و برد اصلی قرار داده شود و سپس هر هولدر توسط 2 عدد پیچ 16*5/2 آغشته به چسب مخصوص پیچ به همراه یک واشر تخت روی هولدر و ریل میانی بسته و محکم شود.

هولدر میکرو را جایگذاری کرده، از یک سمت بر روی ریل میانی کیس قرار داده و از سمت دیگر 2 پین آن می‎بایست به روی شیارهای ریل پایینی کیس قرار داده شود.

این هولدر از یک طرف به دیواره کیس توسط 2 عدد پیچ 8*4 آغشته به چسب مخصوص به همراه مهره و واشر فنری و تخت به بدنه کیس متصل می‎شود. از طرف دیگر شیارهای تعبیه شده در این هولدر روی ماژول و برد اصلی آمپلی‌فایر قرار می‌گیرد. همچنین برد نوتریک بر روی این هولدر توسط 1 عدد پیچ 8*3 آغشته به چسب مخصوص به همراه مهره و واشر فنری متصل می‎شود.

این هولدر از یک طرف به دیواره کیس متصل شده و توسط 2 عدد پیچ 8*4 آغشته به چسب مخصوص پیچ به همراه مهره و واشر فنری و تخت به بدنه‌ی کیس متصل می‎شود. و از طرف دیگر به ماژول و برد اصلی سوئیچینگ متصل می‎شود.

هولدر را بر روی کابل فلت 10*2 قرار داده و با کمی فشار به سمت IDC، روی آن قرار دهید.

2 عدد سیم ارت که به کیس متصل هستند باید به سمت کامل ماژول سوئیچینگ و سمت ناقص ماژول آمپلی فایر متصل شوند.

سمت فونیکس 6 پین کابل ولتاژی که بر روی آن هولدر قرار دارد را بر روی ماژول سوئیچینگ نصب و هولدر را در جای خود قرار دهید.

ابتدا فونیکس 8 پین سیم آبی رنگ را به همراه هولدر آن به سمت کامل ماژول سوئیچینگ متصل کنید.

سپس فونیکس 4 پین سیم مشکی رنگ را به همراه هولدر آن به سمت کامل ماژول سوئیچینگ متصل کنید.

و در آخر فونیکس 8 پین سیم قرمز رنگ را به همراه هولدر آن به سمت کامل ماژول سوئیچینگ متصل کنید.

رابط مادگی فونیکس دارای سیم کوتاهتر که بر روی آن هولدر قرار دارد، به رابط نری فونیکس 3 پین بالایی متصل شود. رابط مادگی فونیکس دارای سیم بلندتر که بر روی آن هولدر قرار دارد، به رابط نری فونیکس 3 پین پایینی متصل شود.

ابتدا رابط مادگی فونیکس 4 پین با سیم آبی رنگ با سیم­های بلندتر که بر روی آن هولدر قرار دارد، به دومین رابط نری فونیکس 4 پین از پایین متصل گردد. رابط مادگی فونیکس 4 پین با سیم آبی رنگ با سیم­های کوتاهتر که بر روی آن هولدر قرار دارد، به اولین رابط نری فونیکس 4پین از پایین متصل می‌شود.

رابط مادگی فونیکس 4 پین مشکی رنگ که بر روی آن هولدر قرار دارد، به اولین رابط نری فونیکس 4 پین از بالا متصل می‌شود. رابط مادگی فونیکس 4 پین قرمز رنگ با سیم‌های بلندتر که بر روی آن هولدر قرار دارد، به دومین رابط نری فونیکس 4 پین از بالا متصل می‌شود.

رابط مادگی فونیکس 4 پین قرمز با سیم‌های کوتاهتر که بر روی آن هولدر قرار دارد، به سومین رابط نری فونیکس 4 پین از بالا متصل می‌گردد.

سپس با بست کمربندی کلیه سیم‌های جریانی و ولتاژی نصب شده را جمع کنید.

محل اتصال این کابل تقریباً در وسط و قسمت زیر پنل جلو می‎باشد. ابتدا سمت ضامن‌دار را به ماژول سوئیچینگ متصل کنید، سپس قسمت بدون ضامن را به IDC Latch روی پنل متصل کرده و ضامن‌ها را کامل ببندید.

بر روی IDC متصل شده به ماژول سوئیچینگ یک عدد هولدر IDC پایه بلند نصب و دو طرف پایه‌های هولدر را به دو طرف IDC متصل نمایید.

در هنگام اتصال کابل فلت به جهت برجستگی روی IDC کابل و شیار روی IDC ماژول‎ها دقت شود.

هولدرها باید بر روی ریل قرار گرفته و دو شیار تعبیه شده بر روی آنها بر روی ماژول و برد اصلی قرار داده شود و سپس هر هولدر توسط 2 پیچ 16*5/2 آغشته به چسب مخصوص پیچ به همراه یک واشر تخت روی هولدر و ریل میانی بسته و محکم شود. شکل زیر محل قرارگیری و اتصال هولدرها به ماژول‌ها و ریل میانی را نشان می‌دهد.

این هولدر از یک طرف به دیواره کیس متصل شده و توسط 2 عدد پیچ 8*4 آغشته به چسب مخصوص پیچ به همراه مهره و واشر فنری و تخت به بدنه‌ی کیس متصل می‎شود. و از طرف دیگر به ماژول و برد اصلی سوئیچینگ متصل می‎شود.

این هولدر از یک طرف به دیواره کیس توسط 2 عدد پیچ 8*4 آغشته به چسب مخصوص به همراه مهره و واشر فنری و تخت به بدنه کیس متصل می‎شود. از طرف دیگر شیارهای تعبیه شده در این هولدر روی ماژول و برد اصلی آمپلی‌فایر قرار می‌گیرد. همچنین برد نوتریک بر روی این هولدر توسط 1 عدد پیچ 8*3 آغشته به چسب مخصوص به همراه مهره و واشر فنری متصل می‎شود. دستگاه را برعکس کرده طوری که پنل پشت دستگاه رو به بالا باشد.

درب دارای پایه می‌بایست در قسمت زیر دستگاه و درب بدون پایه در قسمت روی دستگاه نصب شود. درب‎ها را در داخل شیارهای پایینی (شیارها روی قاب پنل جلو می‎باشند) قرار دهید.

در دو طرف کیس 2 عدد سیم ارت بلند به بدنه متصل شده است. هر کدام را به درب سمت خود متصل کرده و سیم را اندکی بکشید تا از محکم بودن آنها مطمئن شوید.

درب‌ها و پایه‎ها در جای خود نصب و در هر سمت 2 عدد پیچ ستاره‎ای باید بسته شود. برای بستن پیچ‌های این قسمت احتیاج به پیچ‌گوشتی ستاره‌ای(T20) خواهید داشت.

در ابتدا دستگاه را به صورتی که پایه‌ها به سمت بالا باشد برعکس کرده، سپس با استفاده از آچار آلن 3 پایه های کیس را باز می‌کنیم. بعد از جدا کردن پایه ها 4 پیچ 4سو را که به دربهای کیس متصل است را جدا می‌نماییم.

حال درب‌های کیس آزاد شده و باید کابل‌های ارتِ زرد رنگ که به درب متصل هستند را جدا کنیم.

در مرحله بعد پایه‌ها را در جای خود قرار داده و مهره‌های مربوط به آنتن GPS و پورت دانگل را باز کرده و سپس کیس را برمی‌گردانیم.

حال 14 عدد پیچ پنل جلو را باز کرده، سپس کانکتورهای سبز رنگ متصل به پنل (فونیکس) را آزاد می‌کنیم.

بعد از فونیکس‌ها نوبت به آزاد کردن کابل فلتِ پنل می‌رسد و ضامن را از دو طرف کشیده کابل آزاد و از پنل جدا می‌شود. و در مرحله‌ی بعد، 4 سوکت متصل شده به کلید و 1 سوکت  متصل به اِرت پنل را آزاد می‌کنیم حال پنل جلو به راحتی از کیس بیرون می آید.

ابتدا کابل زرد رنگ (ارت) را جدا می‌کنیم. جهت جدا کردن کابل‌ها، می‌بایست ابتدا تمام بست‌های کمربندی را بریده و سپس هولدرهای متصل به فونیکس‌ها را جدا کرده و بعد از آن فونیکس‌ها جدا شده و کابل‌ها آزاد می‌شوند و سپس نوبت به سیمی که به رنگ ابی و قهوه ای است که به کلید وصل می‌شود می‌رسد ابتدا هولدر و سپس کانکتور فونیکس را جدا می‌کنیم. سپس کابل فلتها را که به صورت ضامنی بوده با فشار دادن ضامن‌ها جدا می‌نماییم.

در مرحله بعد برای جداسازی هولدر مربوط به نوتریک، با استفاده از آچار آلن3 دو پیچ متصل به هولدر و با استفاده از آچار بکس 5.5 ،  یک مهره متصل به هولدر و نوتریک را باز کرده و دو پیچ متصل به هولدر سمت راست سوئیچینگ را نیز با آچار آلن 3 باز می‌کنیم.

سپس نوبت به سیمی که به رنگ ابی و قهوه ای است و به دو طرف سوییچینگ متصل است می‌رسد که ابتدا هولدر و سپس کانکتور فونیکس 2پین را جدا می‌کنیم.

4 هولدرِ رویِ ریلِ وسط را با استفاده از آچار آلن 2 باز کرده و سپس به طرف دیگر دستگاه رفته و 2 کابلِ اِرت را از دستگاه جدا کرده و هولدر مربوط به فلتی که در پایین دستگاه سمت راست است را با استفاده از پیچ گوشتی آزاد کرده و طرف دیگر که ضامن دار است را با ازاد کردن ضامن، از دستگاه جدا می‌کنیم.

بست‌‌های کمربندی را بریده و کابل‌ها را با استفاده از پیچ گوشتی از فونیکس آزاد می‌کنیم. یک کابل ابی و قهوه ای رنگ هم در این سمت دستگاه از قسمت ناقص سوییچینگ به بیرون امده و به همان شکل از دستگاه جدا می‌کنیم.

در مرحله‌ی بعدی هولدرهای کابل فلتی که به سوییچینک متصل است را آزاد کرده ، فلت را به عقب کشیده و جدا می‌کنیم.

سوکت مخابراتی برد نوتریک که به آمپلی فایر متصل است را جدا کرده و 2پیچ مربوط به هولدر نوتریک که به بدنه کیس متصل است را با استفاده از آچار آلن 3 و مهره زیر برد نوتریک را با آچار بکس 5.5 باز می‌کنیم.

هولدر فلت پنل را جدا کرده و فلت را آزاد کرده و در نهایت هولدری که سوئیچینگ را به کیس توسط 2 پیچ متصل کرده با آچار آلن 3 باز کرده و آنرا جدا می‌نماییم.

پیچهای مربوط به 4 هولدرِ رویِ ریلِ وسط را با استفاده از آچار آلن 2 باز کرده و سپس پیچ روی هولدر میکرو را نیز با آچار آلن 2 باز و هولدر را جدا می‌کنیم.

در نهایت تمام کابل‌ها و پیچ ها باز شده و ماژول امپلی فایر و سوئیچینگ  ازاد شده و سوکت فن آن ها را به هنگام بیرون اوردن ازاد کرده  و به راحتی از کیس خارج کنید.

برای خارج کردن دستگاه از چمدان، باید دسته را با فشردن شستی در حالت 45 درجه قرار داده و از چمدان خارج کرد.

برای تغییر وضعیت دسته دستگاه لازم است دکمه‌های کناری دستگاه همزمان فشار داده شوند و تغییر وضعیت انجام شود. پس از قرار گرفتن دستگاه بر روی سطح مورد نظر، با فشار دادن شستی می­توان دسته آن را بر روی دستگاه قرار داد.

همچنین می‌توان موقعیت دسته را در زیر دستگاه قرار داده و از آن به عنوان پایه استفاده کرد. علاوه بر این، می‎توان از پایه‎هایی که زیر دستگاه تعبیه شده هم برای این امر استفاده کرد.

در قسمت زیرین دستگاه شیارهایی به منظور تهویه هوا قرار گرفته و هنگام قرار دادن دستگاه بر روی سطح باید توجه شود که این قسمت تحت هیچ شرایطی مسدود نشود.

پنل جلوی دستگاه از خروجی‎ها، ورودی‎ها، چراغ‎های وضعیت دستگاه و دکمه خاموش و روشن تشکیل شده است.

روشن بودن چراغ سبز رنگ "main relay" نشان دهنده این است که سوئیچ­های اصلی دستگاه روشن هستند.

روشن بودن چراغ سبز رنگ "CONNECTED" نشان دهنده این است که دستگاه از طریق کامپیوتر یا تلفن همراه به طور صحیح به نرم‎افزار متصل شده است.

روشن بودن چراغ قرمز رنگ "ERROR" نشان می­دهد که مشکلی در دستگاه به وجود آمده و کار دستگاه متوقف شده است. این چراغ تا زمانی که مشکل رفع نشود روشن مانده و کار دستگاه متوقف خواهد ماند.

دو گروه ولتاژی A و B این امکان را به کاربر می‎دهند، تا 150 ولتAC  و 212 ولت DC در هر چهار فاز بصورت همزمان با دقت 10میلی ولت و حداکثر جریان 4/0 آمپر AC و 6/0 آمپر DC و همچنین تا 2 آمپر در حالت گذرا دریافت کند. با تغییر سربندی تا 450 ولت AC بصورت تکفاز از دستگاه قابل دریافت است. همچنین این امکان فراهم شده است تا با تغییر سربندی و موازی کردن دو منبع جریان توان خروجی ولتاژی‎ها افزایش یافته و یک ولتاژ AC 150 ولت با حداکثر جریان 8/0 آمپر در اختیار کاربر قرار گیرد.

دوگروه جریانی A و B این امکان را به کاربر می‌دهد که تا 32 آمپر در هر 6 فاز بصورت همزمان و یا 64 آمپر سه فاز دریافت کند. همچنین با تغییر سربندی تا 128 آمپر تکفاز از دستگاه قابل دریافت است.

در خروجی "Auxiliary DC" یک ولتاژ DC به اندازه 0 تا 212 ولت بصورت دائمی قابل تنظیم است. این ولتاژ مستقل از تست بوده و می‌تواند برای روشن کردن دستگاه‎های دیگر مانند رله ها مورد استفاده قرار گیرد.

این قسمت محل اتصال کابل مجتمع می‌باشد. مقادیر جریان و ولتاژ خروجی این پورت مانند همان مقادیر پورت‌های ولتاژی و جریانی است که پیش از این توضیح داده شد.

4 خروجی باینری می‌توانند برای تولید سیگنال‎های دیجیتال و یا به عنوان کلید به کار روند. در پشت این قسمت رله‎های 10 آمپری قرار گرفته‎اند.

ورودی‌های آنالوگ دستگاه دارای این قابلیت هستند که سیگنال‌های آنالوگ و دیجیتال را دریافت کنند. هر 8 ورودی می‎توانند همزمان فعال باشند. این ورودی‎ها می‎توانند ولتاژ را در سه سطح ولتاژی 5/4، 30 و 188 ولت، با دقت ‏های1 میلی،3 میلی و 10 میلی ‏ولت خوانده و شکل موج آنها را نمایش دهند.

بخش "Analog DC Input" توانایی اندازه‏ گیری ولتاژ تا 200 میلی ‏ولت با دقت 50 میکرو ‏ولت و جریان تا 500 میلی آمپر با دقت 50 میکرو آمپر را دارد.

به طور کلی اجزای مختلف پشت دستگاه عبارتند از:

پورت Earth

فیوز

برق ورودی دستگاه

پورت RS232

پورت USB

GPS

USB HOST

سوییچ LAN و Wi-Fi

پورت  LAN

این پورت به منظور حفاظت اتصال بدنه استفاده می‏شود و کابل earth همراه دستگاه به این قسمت متصل می‏شود.

در این قسمت یک فیوز 15 آمپری-250 ولتی به منظور حفاظت دستگاه استفاده می‎شود.

در این قسمت پورت تغذیه دستگاه قرار گرفته است. کابل برق همراه دستگاه به این قسمت متصل می‎شود.

پورت RS232 عمدتاً برای reset کردن IP  دستگاه و آپدیت کردن firmware استفاده می‎شود. برای اینکار باید دانگل RS232 که جزو تجهیزات همراه دستگاه است را به این قسمت متصل کرد و عملیات لازم را که در انیمیشن‎های بعدی توضیح داده شده انجام داد.

در این قست با استفاده از سوئیچ، پروتکل ارتباطی بین دستگاه و لپ‎تاپ انتخاب می‎شود که اگر سوئیچ بالا باشد ارتباط از طریق Wi-Fi و اگر پایین باشد از طریق LAN انجام می‎شود. پورت LAN تعبیه شده زیر این سوئیچ برای این ارتباط مورد استفاده قرار می‎گیرد. نحوه تنظیمات لپ‎تاپ برای برقراری ارتباط بین دستگاه و لپ‎تاپ در انیمیشن‎های بعدی توضیح داده شده است.

آنتن GPS که به منظور سینک زمانی دو دستگاه برای انجام تست‎های طولی بکار می‌رود به این قسمت متصل می‎شود.

درون کیسه مشکی همراه دستگاه سیم ارتباطی یک طرف وایرشو-یک طرف مادگی، گیره سوسماری، سیم تست 30 سانتی متری، سیم تست 10 سانتی متری و سوکت تست 4میلی متری و بست کمربندی و سوکت تست به قطر 4 میلیمتر قرار دارد.

تجهیز دیگر همراه دستگاه، کابل‎های ارتباطی هستند که از این کابل‎ها برای ارتباط با رله و تزریق ولتاژ یا جریان استفاده می‎شود. یک سمت کابل دارای سر ثابت بوده برای اتصال به دستگاه و سمت دیگر که دارای محافظ پلاستیکی متحرک بوده برای اتصال به تجهیزات به کار می‎رود.

کابل LAN

کابل آبی رنگ موجود در تصویر که برای ارتباط بین دستگاه و لپ‎تاپ از آن استفاده می‎شود.

کابل Earth

کابل زرد رنگ هم کابل ارت است که پیش از این محل اتصال آن به دستگاه نشان داده شد. این کابل از یک طرف به دستگاه وصل شده و از طرف گیره به محل اتصال زمین وصل می‎شود.

کابل مشکی سمت راست کابل برق و سمت چپ کابل آنتن GPS  می‎باشد. از این آنتن برای تست‌های End to End استفاده می‎شود. آنتن GPS به منظور سینک زمانی دو دستگاه برای انجام تست‌های طولی استفاده می‌شود.

دانگل سریال

این دانگل برای ریست دستگاه به کار می‎رود. پایه دو و سه این دانگل به هم متصل بوده، لذا در صورت عدم دسترسی به این دانگل می توان با اتصال پایه 2و 3 پورت RS232 پشت دستگاه عمل ریست را انجام داد.

باکس خازنی

در این مجموعه سه خازن 10 میلی فاراد (10000میکرو فاراد) تعبیه شده که بعنوان فیلتر در تست‎های تجهیزات به کار می‎روند.

کابل مجتمع یا نوتریک

این کابل در یک سر دارای 8 سیم خروجی و از سر دیگر دارای یک قسمت بوده که به دستگاه متصل می‎شود. برای اتصال این کابل ابتدا زبانه کابل نوتریک را به این‌صورت وارد کرده، بعد از قرار گرفتن کابل نوتریک، آن را به سمت راست چرخانده تا پین فلزی در جای خود قرار گیرد. برای خارج کردن کابل نوتریک، زبانه به عقب کشیده و به سمت چپ چرخانده می‎شود. بعد از اینکه کاملا به سمت چپ رسید، کابل خارج می‎شود.

در کنار دستگاه برچسب‎هایی چسبانده شده است. برچسب اول حاوی اطلاعات ارتباط با نفرات پشتیبانی دستگاه می‎باشد.

برچسب دوم هم حاوی serial number و اطلاعات فنی دستگاه می‎باشد.

کیف حمل تستر

این کیف برای حمل راحت دستگاه طراحی شده است.

برای قرار دادن دستگاه درون این کیف باید دسته دستگاه در حالت عمود قرار گرفته و دستگاه درون کیف قرار داده شود و نهایتاً در کیف بسته شود.

در جلو و پشت این کیف محل هایی برای قرارگیری تجهیزات همراه دستگاه در نظر گرفته شده است.

درون کوله پشتی همراه دستگاه سه رشته کابل 7 متری و 8 عدد کلمپی جهت تست‌های مرتبط با ترانسفورماتور و کلیدهای قدرت قرار گرفته، همچنین چند عدد گیره برای نگه‌داشتن اتصال بین کابل‌ها قرار گرفته است.

با توجه به تعدد دستگاه‌های  تولیدی شرکت وبکو ، در این ویدیو بررسی مقایسه‌ای بین امکانات سخت افزاری این دستگاه‌ها ‌انجام می‌شود.

منابع ولتاژ: دستگاه AMT105 متشکل از دو گروه ولتاژی، شامل یک گروه سه فاز 150 ولتی و یک گروه تکفاز 150  ولتی، جمعا 4 منبع 150ولتی با حداکثر جریان هر فاز500 میلی آمپر است. نرخ نمونه برداری برای اندازه گیری مقادیر واقعی این دستگاه حداقل 1.2میلی ثانیه است که برای ولتاژ اعمالی و جریان کشیده شده استفاده می‌شود. در کنار این منابع، یک منبع DC با حداکثر ولتاژ 212 ولت هم ارائه شده که مستقل از سایر منابع دستگاه قابلیت استفاده دارد.

در مقابل، دستگاه AMT205 دو گروه ولتاژی سه‌فاز 300 ولتی با حداکثر دامنه 1.2 آمپری ارائه می‌دهد که نرخ نمونه برداری برای اندازه‌گیری مقادیر واقعی آن حداقل 25میکروثانیه است که برای ولتاژ اعمالی و جریان کشیده شده استفاده می‌شود. این منابع ولتاژ، قابلیت تبدیل شدن به منبع جریان 1.2 آمپری را دارند که می‌توانند برای تزریق این جریان تا 300 ولت پتانسیل الکتریکی فراهم کنند. این ویژگی دستگاه باعث می‌شود که بتوان جریان‌های خیلی کوچک تا میزان 20میکرو امپر را با دقت بالا تزریق کرد. این دستگاه منبع DC جداگانه ای ارائه نمی‌کند و کاربر در صورت نیاز به منبع DC باید یکی از 6 فاز موجود را به این موضوع اختصاص دهد.

منابع جریان : دستگاه AMT105 شامل دو گروه جریانی 32 آمپری با قابلیت تامین ولتاژ 12 ولت در هر فاز است. نرخ نمونه برداری برای اندازه گیری مقادیر واقعی این منابع حداقل 1.2میلی ثانیه است که برای جریان کشیده شده استفاده می‌شود.

در مقابل، دستگاه AMT205 شامل دو گروه جریانی 32 امپری با قابلیت تامین ولتاژ 22 ولت در هر فاز است. نرخ نمونه برداری برای اندازه گیری مقادیر واقعی این منابع حداقل 25 میکرو ثانیه است که برای جریان تزریقی و ولتاژ تامین شده توسط دستگاه استفاده می‌شود. این منابع جریان، قابلیت تبدیل شدن به منابع ولتاژ 22 ولتی با حداکثر جریان 32 امپری را دارند. این ویژگی دستگاه باعث می‌شود که بتوان ولتاژهای کوچک تا میزان 40 میکرو ولت را با دقت بالا اعمال کرد.

پورت نوتریک دستگاه AMT105 دارای خروجی سه‌فاز ولتاژ و سه‌فاز جریان برای استفاده در تست های امپدانسی و جهت‌دار است و قابلیت تبدیل به 6 فاز جریانی برای تست‌های دیفرانسیلی را دارد.

اما در دستگاه AMT205 پورت نوتریک فقط دارای خروجی سه‌فاز ولتاژ و سه‌فاز جریان برای استفاده در تست های امپدانسی و جهت‌دار است و قابلیت تبدیل ندارد.

تعداد باینری/ آنالوگ اینپوت‌های دستگاه AMT105  هشت عدد بوده که در دو مد DRY یا باینری و مد WET یا انالوگ قابلیت استفاده دارد. در مد انالوگ دستگاه دارای سه رنج 4.5ولت،30 ولت و 188 ولت است که نرخ نمونه برداری برای اندازه‌گیری مقادیر از 400 میکروثانیه به بالا قابل انتخاب است و قاعدتا با بزرگتر شدن بازه اندازه‌گیری، دقت اندازه‌گیری کاهش می‌یابد.

در دستگاه AMT205 هم هشت عدد باینری در دو مد DRY یا باینری و مد WET یا انالوگ قابلیت استفاده دارند. با این تفاوت که علاوه بر رنج‌های 4.5ولت،30 ولت و 188 ولت، یک رنج 500 ولتی هم وجود دارد. . نرخ نمونه برداری برای اندازه گیری مقادیر از 12.5 میکروثانیه به بالا قابل انتخاب است و قاعدتا با بزرگتر شدن بازه اندازه‌گیری، دقت اندازه‌گیری کاهش می‌یابد.

در دستگاه AMT105  دو عدد AC/DC انالوگ اینپوت وجود دارد که یکی صرفا برای اندازه گیری جریان با دامنه مجاز750 میلی آمپر و یکی صرفا برای اندازه‌گیری ولتاز با دامنه مجاز400 میلی ولت است  که نرخ نمونه برداری برای اندازه‌گیری مقادیر از 400 میکروثانیه به بالا قابل انتخاب است

در دستگاه AMT205 هم دو عدد AC/DC انالوگ اینپوت وجود دارد با این تفاوت که برای اندازه‌گیری جریان چهار بازه 250میکروآمپری، 39میلی‌آمپری، 750 میلی‌آمپری و 10 آمپری وجود دارد. برای اندازه‌گیری ولتاژ هم 4 بازه 10میلی‌ولتی، 50 میلی‌ولتی، 120 میلی‌ولتی و 400 میلی ولتی وجود دارد. که . نرخ نمونه برداری برای اندازه گیری مقادیر از 12.5 میکروثانیه به بالا قابل انتخاب است و برای اندازه‌گیری مقادیر کوچک‌تر دقت بالاتری توسط اینپوت‌های دستگاه 205 ارائه می‌شود.

در دستگاه AMT105  4 عدد باینری اوتپوت با سوئیچ‌های رله‌ای وجود دارد که قابلیت تغییر نوع سوییچ و اندازه‌گیری جریان وجود ندارد.

اما در دستگاه AMT205 4 عدد باینری اوتپوت وجود دارد که می‌توان نوع آن را از بین ترانزیستوری و رله‌ای انتخاب کرد که مدل رله‌ای سرعت قطع و وصل کمتر ولی قابلیت عبور جریان بیشتری دارد. اما مدل ترانزیستوری سرعت قطع و وصل بسیار بالایی ارائه می‌کند در حالی که جریان محدودتری را می‌تواند از خود عبور دهد. امکان ویژه باینری اوتپوت‌ها در این دستگاهAMT205  امکان اندازه‌گیری جریان توسط باینری اوتپوت‌هاست که در دستگاه 105 این قابلیت وجود نداشت.

 در دستگاه AMT205 امکان اتصال به لپتاپ از دو طرق LAN و WIFI وجود دارد که به دلیل وجود امکان تست‌های IEC61850 دستگاه دارای سه پورت LAN است که برای ایجاد رینگ بین دستگاه و دو سیستم IED دیگر قابلیت استفاده دارد.

در دستگاه 105 هم امکان اتصال از طریق  LAN و WIFI وجود دارد اما امکانات تست IEC61850 وجود ندارد و دستگاه فقط یک پورت LAN دارد.

دستگاه AMT103 با همان مشخصات فنی دستگاه AMT105 است با این تفاوت که شامل 4 منبع ولتاژ 150 ولتی و 3 منبع جریان 32 امپری و بدون منبع DC مستقل است، تعداد باینری انالوگ اینپوت‌ها از 8 به 4 کاهش پیدا کرده، و در پورت نوتریک تعداد 3 منبع ولتاژ و 3 منبع جریان ثابت است.

دستگاه AMT203 با همان مشخصات فنی دستگاه AMT205 است با این تفاوت که شامل 4 منبع ولتاژ 300 ولتی و 3 منبع جریان 32 است، تعداد باینری انالوگ اینپوت‌ها هم از 8 به 4 کاهش پیدا کرده است.

نرم افزار شرکت وبکو در دو نسخه "Stable" و "Test" ارائه می‌شود. در نسخه "Test" آخرین تغییرات بر روی نرم‌افزار اعمال شده و همان طور که از نام آن مشخص است، نسخه آزمایشی بوده و ممکن است در آن باگ‌های نرم‌افزاری وجود داشته باشد. پس از برطرف شدن این باگ‌ها یک نسخه "Stable" ارائه می‌شود که مشکلات نرم افزاری آن برطرف شده و به راحتی می‌تواند مورد استفاده قرار گیرد، با این توضیح که ممکن است تمامی امکانات نسخه Test  را نداشته باشد. توجه شود که می‌توان هر دو نسخه "Test" و "Stable" را همزمان نصب کرد بدون این که مشکلی پیش بیاید. برای دانلود آخرین نسخه "Test" و "Stable" باید به سایت www.vebko.org ، قسمت نرم‌افزار مراجعه کرد.

قبل از نصب نرم افزار باید توجه شود،که اگر نسخه‌ای از نرم افزار در سیستم مورد استفاده نصب شده باشد، برای نصب نسخه جدید نیازی به حذف کردن نرم افزار نبوده و این کار به طور خودکار توسط نسخه جدید نرم افزار انجام می‌شود.

برای دانلود نسخه نرم افزار، ابتدا در قسمت Serial Number، شماره سریال دستگاه را وارد کرده تا نسبت به نوع میکروپروسسور استفاده شده در دستگاه شما، نسخه سازگار نمایش داده شود.

با کلیک روی ایکون + ، نسخه های پیشین نمایش داده می شود و با کلیک روی ایکون دانلود، ورژن مورد نظر دانلود خواهد شد.

پس از دانلود نرم افزار، برای نصب ، فایل Test exe. اجرا می‌شود.

حالا در پنجره باز شده تیک گزینه "I agree" را زده و بر روی "Install" کلیک می‌شود. توجه شود که نصب نرم‌افزار "AMPro" چند ثانیه زمان می‌برد. حال اگر بر روی گزینه "Run" کلیک کنید نرم‌افزار اجرا می‌شود. قبل از شروع کار با نرم افزار و به منظور تکمیل مراحل نصب در صفحه اصلی نرم‌افزار در قسمت "Security" با کلیک روی گزینه "Open Source Location" مسیری که نرم افزار در آن نصب شده باز می‌شود. در این صفحه با راست کلیک روی فایل "AMPro Application.exe"  گزینه "Properties" را انتخاب کرده و در زبانه "Compatibility" تیک گزینه "Run this program as an administrator" زده می‌شود. سپس بر روی فایل "AMPro APP Luncher.exe" هم راست کلیک کرده و در زبانه "Compatibility" تیک گزینه "Run this program as an administrator" زده می‌شود.

پس از اجرای نرم افزار در پنجره Setting تیک گزینه ی Auto Detect Hardware Config را زده تا هنگاه اتصال به دستگاه به صورت اتوماتیک کانفیگ دستگاه ست شود.

پس از انجام این کار، مراحل نصب نرم افزار به پایان رسیده و می‌توانید از آن برای انجام تست های خود استفاده کنید

برای اینکه بتوان با دستگاه تست‌های مختلف را انجام داد، باید از طریق کامپیوتر یا لپ‌تاپ به آن متصل شد. قبل از شروع کار با دستگاه باید سیم ارت آن را از محل پشت دستگاه متصل کرد. توجه شود که اگر پریز دارای ارت باشد، الزامی برای اتصال سیم ارت از پشت دستگاه وجود ندارد. پس از آن کابل تغذیه به محل تعبیه شده در پشت دستگاه متصل می‌شود. پس از اتصال کابل تغذیه با زدن دکمه پاور از پنل جلو، دستگاه روشن می‌شود. در لحظه روشن شدن دستگاه 8 چراغ سبز "BINARY INPUT" (ردیف پایین) و 2 چراغ "Analog DC Input" (بالا سمتِ راست) روشن می‌شود.

برای اتصال به دستگاه دو روش "LAN"و "Wi-Fi" وجود دارد. با توجه به نوع کانکشن مورد نظر، سوئیچ واقع در پنل پشت تنظیم می‌شود. برای سوئیچ اتصال "LAN" یک سر کابل "LAN" به دستگاه و یک سر آن به لپ‌تاپ متصل می‌شود. وقتی اتصال کابل بین دستگاه و لپ‌تاپ برقرار باشد و سوئیچ از حالت "Wi-Fi" به "LAN" تغییر کرده باشد، چراغ پورت "LAN" (روی دستگاه) و چراغ پورت "LAN" لپ‌تاپ روشن می‌شود. تنظیمات اتصال پورت "LAN" برای هر کامپیوتر تنها یک بار و قبل از نخستین اتصال انجام خواهد شد. برای انجام این تنظیمات به بخش"Control Panel" رفته و صفحه "Network And Sharing Center" باز می‌شود.

در این صفحه با زدن گزینه "Change Adapter Setting"، صفحه دیگری باز می‌شود. در این صفحه چند قسمت وجود دارد. برای انجام تنظیمات "LAN" بر روی قسمت "Ethernet" دابل کلیک شود. در صفحه باز شده بر روی "Internet Protocol Version 4" دابل کلیک کنید. در این صفحه در فیلد "IP Address"، عبارت 192.168.1.20 را وارد کنید و این صفحه را ببندید. سپس صفحه استارت نرم افزار "AMPRO" باز شود. در این صفحه با کلیک بر روی گزینه "Setting" صفحه جدیدی باز می‌شود.

در این صفحه در قسمت چهارم فیلد "IP" دو رقم آخر سریال دستگاه وارد می‌شود. برای اتصال به دستگاه روی دکمه "Connect" کلیک می‌شود. چناچه نسخه جدیدی به دستگاه متصل شده باشد، یکبار "Firmware" دستگاه آپدیت شده و بعد از پر شدن نوار سبز رنگ، بعد از چند ثانیه دستگاه متصل می‌شود. برای اتصال از طریق "Wi-Fi" سوئیچ پشت دستگاه باید بر روی "Wi-Fi" قرار گیرد. سپس از منوی آنتن‎های "Wi-Fi" لپ‌تاپ آنتن مرتبط با دستگاه مورد نظر انتخاب شود. رمز اتصال به این آنتن، شماره سریالِ درج شدهِ در برچسبِ کنار دستگاه می‎باشد. پس از آن‌که اتصال انجام شد، از صفحه‌ی "Start" نرم افزار بر روی "Setting" کلیک کنید. در این صفحه در قسمت چهارم فیلد "IP" دو رقم آخر سریال دستگاه را وارد کنید. برای اتصال به دستگاه روی دکمه "CONNECT" کلیک کنید.

در صفحه‌ی "Preferences" زبانه‌ی "Available Devices" کاربر می‌تواند تمام دستگاه‌های متصل شده از طریق پروتکل‌های مختلف را مشاهده کند. با کلیک بر روی "Start Search"، پس از چند ثانیه لیست "Network Adaptor option"های سیستم در فیلد کشویی "Interfaces" نمایش داده می‌شود.

با کلیک بر روی هر "Network Adaptor"، لیست دستگاه‌های متصل شده به لپ‌تاپ، به همراه تمام اطلاعات ارتباطی آن نمایش داده می‎شود. در صورتی که کاربر نام "Network Adaptor" خود را نداند، می‎بایست به صفحه‌ی "Control Panel" رفته و با کلیک بر روی گزینه "Network and Sharing Center"، در سمت چپ این صفحه بر روی "Change Adapter Setting" کلیک کند. اگر کابل ارتباطی دستگاه متصل شده به لپ‌تاپ قطع و وصل شود با فعال و غیرفعال شدن "Connection" در این صفحه "Network Adaptor" مشخص می‌شود.

پس از بازگشت به صفحه‌ی "Available Devices" ، با کلیک بر روی "Network Adaptor" مورد استفاده، نام دستگاه و "IP" آن به همراه سایر اطلاعات ارتباطی نمایش داده می‌شود. اگر کاربر به "IP" دستگاه دسترسی نداشته باشد، با انجام این مراحل می‌تواند آن را پیدا کند و دیگر نیازی به "Reset" کردن "IP" دستگاه نخواهد بود.

در زبانه‌ی "Connection & Firmware" تنظیمات مربوط به اتصال دستگاه، تغییر "IP" و "Update Firmware" انجام می‌شود. از جمله امکانات این نرم افزار، اتصال به چند دستگاه به طور همزمان می‌باشد. برای این‌کار با کلیک بر روی دکمه‌ی "پلاس" سبز رنگ ، سطر جدیدی به این جدول اضافه می‌شود. در هر سطر اطلاعات "Connection" قرار گرفته که باید با سایر "Connection"ها متفاوت در این صفحه در قسمت چهارم فیلد "IP" دو رقم آخر سریال دستگاه وارد می‌شود. باشد.

در اتصال به چند دستگاه از طریق یک نرم افزار باید توجه شود که در ارتباط توسط یک "Network Adaptor"، هر "Connection"‎ باید دارای "MAC Address" و "IP" منحصر به فرد باشد. برای این کار در ابتدا باید با وارد کردن "IP" دستگاه اول به آن متصل شده و با کلیک بر روی سطر دوم و وارد کردن "IP" دستگاه دوم به آن نیز متصل شد. در صورتی که "MAC Address"ها یکسان بود تغییرات کوچکی در آن به وجود آورده و با کلیک  بر روی "Set to AMT" این تغییرات را اعمال کرد.

پس از اتصال صحیح به چند دستگاه می‌توان چندین تست را به طور همزمان با دستگاه‌های متصل شده انجام داد. برای مثال اگر دو روم "AMT Sequencer" و "AMT Distance" باز شده باشند، با انتخاب کانکشن "AMT" در روم "AMT Sequencer" و انتخاب کانکشن "AMT1 " روم "AMT Distance" می‌توان به طور همزمان دو تست را با دو دستگاه اجرا کرد و دو رله را به طور همزمان تست کرد.

وقتی LEDهای تمام باینری‌ها روشن است و یا با توجه به تنظیمات مربوطه، به دستگاه متصل نمی‌شوید، می‌بایست IP دستگاه را با استفاده از دانگل Reset کنید. برای Reset کردن IP دستگاه در ابتدا باید دستگاه خاموش باشد. سپس دانگل RS232  به پورت مخصوص آن در پشت دستگاه متصل می‎شود.

پس از روشن کردن دستگاه مشاهده می‎شود که چراغ Error شروع به چشمک زدن می‌کند.

بعد از چند بار چشمک زدن مکث کوتاهی انجام شده و سپس مجددا شروع به چشمک زدن می‎کند. پس از اینکه سه بار این عمل تکرار شد، کاربر باید دستگاه را خاموش و دانگل RS232 را از پنل پشت خارج کند.

در این حالت IP دستگاه ریست شده و سریال آن برای اتصال از طریق Wi-Fi  به 199 تغییر می‎کند. پس از روشن کردن دستگاه در صفحه "Setting"، در فیلد IP در بخش چهارم این فیلد عدد 199 را وارد کرده و دستگاه را به لپ‎تاپ متصل کنید.

توجه داشته باشید که اگر دانگل و حتی پورت RS232 در اختیار نداشتید، می‌توانید از یک سیم نازک برای این کار استفاده کنید. همانطور که مشاهده می‌شود، برای این کار کافیست که پایه ‌های 2و 3 را با یک سیم نازک به یکدیگر متصل کرد.

‫برای این که "Firmware" دستگاه به صورت دستی "Update" شود، در ابتدا دستگاه باید خاموش باشد.

سپس در صفحه "Preferences" روی "Disconnect" کلیک می‌شود تا پس از روشن شدن دستگاه، نرم افزار به دستگاه پینگ نفرستند.

‫برای شروع کار دانگل "RS232" به پورت مخصوص آن در پشت دستگاه متصل شده و اتصال بین دستگاه و لپ‎تاپ از طریق کابل "LAN" برقرار می‌شود.

مشاهده می‎شود که پس از روشن شدن دستگاه چراغ "ERROR" پنل جلوی دستگاه به حالت چشمک زن در می‎آید.

در صفحه اصلی نرم افزار بر روی " Update Firmware in Flash Mode"کلیک می‎شود.

پس از آن باید منتظر ماند تا نوار سبز رنگ پر شود و یک پیغام نمایش داده شود.‌ سپس روی "OK" کلیک می‌شود تا کار به روز رسانی "Firmware" به اتمام برسد.

پس از آن دستگاه خاموش شده و دانگل "RS232" از دستگاه جدا می‌شود.

صفحه "Setting" نرم افزار دارای 4 زبانه‌ی اصلی است. در زبانه‌ی "Room" یک سری امکانات برای "Room"های مختلف در نظر گرفته شده است. در بخش "Date-Time" می‌توان نوع تاریخ مورد استفاده در گزارش خروجی را به صورت فارسی یا میلادی مشخص کرد. با استفاده از سه گزینه دیگر این قسمت می‌توان نام ماه، نام هفته و میلی‌ثانیه را در گزارش نمایش داد.

در روم‌هایی همانند "AMT-Distance" و "AMT-Overcurrent" در کنار هر کدام از "Fault Type"ها اعدادی نوشته شده که به ترتیب نشان دهنده تعداد نقاط تست، تعداد نقاط "Pass" شده تست، تعداد نقاط "Fail" شده تست، تعداد نقاط خارج از محدوده دستگاه و تعداد نقاط تست نشده هستند. با توجه به این توضیح، برداشتن تیک هرکدام از گزینه‌ها در قسمت "Show/Hide Test Counters" باعث می‌شود، تعداد نقاط مرتبط با آن گزینه نمایش داده نشوند.

در قسمت "Report" در فیلد "Report Refresh Interval" زمان به روزرسانی "Report" تعیین می‌شود. در فیلد "Template Report Package" تنطیمات پیش‌فرض مربوط به "Report"ها انجام می‌شود. در بخش "Extra Tools" با کلیک بر روی "Report Generator" صفحه‌ی "PDF Report Creator" باز می‌شود که در آن می‌توان فایل‌های تست مورد نظر خود را برای گرفتن گزارش "Import" کرد. با کلیک بر روی "Remove Signature" صفحه "Remove Signature from Report" باز می‌شود که می‌توان بدون نیاز به باز کردن فایل‌های تست، امضاهای اضافه شده در "Report"ها را حذف کرد. در قسمت "Template" تنظیمات مربوط به "Device" صفحه "Test Object" ، و تنظیمات مربوط به نمایش اعداد در "Decimal Places" انجام می‌شود.

با زدن تیک گزینه "AutoSave"، با توجه به زمان تعیین شده در فیلد "Interval"، نرم‌افزار آخرین تغییرات انجام شده در صفحه‌ی تست را ذخیره می‌کند. همچنین این فایل‌ها در مسیرمشخص شده در کادر Directory بخش History هم ذخیره می‌شوند که حداکثر حجم رزرو شده برای این فایل‌ها و حداکثر مدت زمانی که این فایل‌ها در سیستم نگهداری می‌شوند به ترتیب در فیلد Max Size و فیلد Max Time  وارد شده و کاربر می‌تواند به دلخواه خود این مقادیر  را تغییر دهد. در صورتی که تیک هر کدام از این گزینه‌ها برداشته شود این محدودیت هم برداشته خواهد شد. با این کار اگر به هر دلیلی صفحه نرم‌افزار بسته شود، صفحه تست و اطلاعات کاربر حفظ خواهد شد.

در فیلد کشویی قسمت "Alert Tone on Hardware Error" می‌توان یک صدای هشدار برای زمان بروز خطای سخت‌افزاری در دستگاه انتخاب کرد. در قسمت "Style of Tables" تنظیمات مربوط به تعیین و تغییر ابعاد جدول‌های موجود در روم‎‌هایی مانند "Distance" و "Differential" انجام می‌شود. در قسمت "Key Setting" می‌توان تنظیماتی انجام داد و از کلید "Enter" و کلیدهای جهتی هم برای جابجایی در سلول‌های یک جدول استفاده کرد. در قسمت "Communication Mode" می‌توان ارتباط روم‌ها و صفحات مختلف نرم‌افزار را از بین "Service System"  و"Integrated System" انتخاب کرد. قسمت "Appearance Setting of Groupbox" به منظور شخصی سازی نمایش نرم افزار طراحی شده است. این تنظیمات در دو دسته کلی " Border" و " Text" انجام می‌شود، که به ترتیب برای شخصی سازی کادرهای هر قسمت و رنگ و فونت نوشتارهای موجود در نرم افزار استفاده می‌شوند. در فیلم‌های آموزشی بعدی تمام موارد گفته شده به همراه جزئیات و نحوه تنظیمات بیان خواهد شد.

برای اصلاح یا تغییر ترجمه سایت شرکت وبکو، ابتدا وارد ادرس 79.127.52.162 شده و پس از انتخاب زبان مورد نظر نظر که در این اموزش از زبان فرانسوی استفاده شده است، فایل Excel مربوطه را دانلود کرده وبدون ایجاد تغییر در نام فایل و پس از انجام تغییرات مد نظر مجددا فایل را به صورت Drag & Drop به صفحه اصلی سایت انتقال داده و پس از وارد کردن User Name و Password که توسط پشتیبان در اختیار شما قرار داده می شود، مراحل اصلاح به پایان خواهد رسید.

توجه داشته باشید که هر بخش در سایت دارای یک Id اختصاصی بوده و چنان چه در فایل Excel، بخشی مد نظر شما بود و در صفحه سایت مکان این بخش را پیدا نکردید، کافیست با کلیک بر روی Id بخش مربوطه این بخش با هایلایت سبز برای شما تمایش داده شود.

همچنین در صورت اضافه کردن /?resx=true به انتهای ادرس، می توانید Id های مربوط به هر بخش را مشاهده نمایید.

برای مثال Resx61 را می توانید در فایل اکسل، Sheet مربوط به Default  مشاهده کنید.

لازم به ذکر است Excel دانلود شده متناسب با زبانه های سایت Sheet بنده شده است.

 ابتدا از صفحه استارت نرم افزار وارد پنجره Setting زبانه Cache شده و با کلیک بر بروی Open Roaming Directory به پنجره ی ذخیره فایل ها هدایت خواهید شد.

در پوشه Languege با باز کردن فایل Excel می توانید تغییرات مد نظر خود را در زبان مربوطه اعمال کرده و در انتها فایل را با پسوندCSV سیو کنید.

برای مثال در روم Circuit Breaker، پنجره ی Test Object ، برای تغییر Test(s) در زبان انگلیسی، وارد فایل اکسل شده و با  تغییر این بخش به بخش دلخواه و Save کردن فایل اکسل با پسوند CSV و بستن و باز کردن مجدد روم Circuit Breaker می توانید تغییرات را مشاهده نمایید.

لازم به ذکر است در فایل اکسل سطر ها مشخص کننده ی نام بخش مربوطه و ستون ها مشخص کننده زبان هستند.

در بخش "Templates"، با کلیک بر روی دکمه‌ی"Device"، صفحه‌ی جدیدی به نام "Device Settings" باز می‌شود که در آن تنظیمات پیش‌فرض برای "Device" انجام می‌شود اگر تغییراتی در این بخش انجام شود با کلیک بر روی دکمه‌ی"Save to Template" تنظیمات انجام شده در این صفحه به عنوان یک template ذخیره می‌شود.  با تایید این تنظیمات و باز کردن یکی از روم‌ها و رفتن به صفحه‌ی "Test Object"، کاربر در "Device Setting" می‌تواند با کلیک بر روی "Load Template" و تایید آن تنظیماتی را که بعنوان "template" ذخیره کرده بازنشانی کند.

با کلیک بر روی دکمه‌ی"Decimal Places"، صفحه‌ایی به نام "Number of Decimal Places Settings " باز می‌شود که در آن دقت اعداد و تعداد رقم قابل نمایش برای هر پارامتر تعیین می‎شود. در فیلد "Item Type" بخش یا روم مورد نظر انتخاب می‎شود. و در فیلد "Sample Value" یک عدد برای مثال وارد شده است. در ستون "Parameter Name" نام پارامتر و در ستون "Absolute Unit" واحد پارامتر نشان داده شده است. در ستون "Absolute Eng. Factor" مشخص می‌شود که تا چند رقم از یک عدد نمایش داده شود. برای مثال اگر در این ستون عدد 7 وارد شود، تا 7 رقم عدد نوشته شده در فیلد "Sample Value" نمایش داده می‎شود.

تمام تنظیمات انجام شده در این صفحه به عنوان پیش‌فرض این قسمت نرم‌افزار درنظر گرفته می‌شود و در روم‌های مختلف اعمال می‌شود. برای مثال  اگر "Item Type" را "Sequencer" انتخاب کنیم و تغییراتی را در این صفحه به وجود بیاوریم و آن‎ها را تایید کنیم با رفتن به روم " Sequencer" و زدن گزینه "Decimal Places" مشاهده می‌شود که تنظیمات انجام شده به صورت پیشفرض این قسمت در نظر گرفته شده‌اند. در قسمتِ "Alert Tone on Hardware Error" در صفحه‌ی"Preferences"، چندین فایل صوتی قرار دارد که می‌توان به عنوان صدای هشدار برای زمانی که خطای سخت افزاری رخ می‎دهد، استفاده کرد.

با فعال کردن گزینه‌ی "Automatic" در قسمتِ "Style of Tables"، ابعاد سلول‌های جداول به طور اتوماتیک توسط نرم افزار تعیین و ثابت می‌شوند و امکان تغییر ابعاد توسط کاربر وجود ندارد. با فعال کردن گزینه ی "Manual" کاربر می‌تواند ابعاد سلول‌های جداول را تغییر دهد. در زبانه‌ی کشویی این قسمت کاربر تعیین می‌کند تنظیمات بطور خودکار یا دستی اعمال شوند. در فیلد "Height of table cells" ارتفاع هر سلول بر حسب پیکسل تنظیم می‌شود. برای مثال با انتخاب حالت "Manual" و گزینه "column header" و تایید آن ‫در جدول نقاط "shot" شده روم "distance" مشاهده می‎شود، که عرض هر ستون به اندازه عنوان "header" آن ستون است و به دلیل انتخاب حالت "Manual" ابعاد آن توسط کاربر قابل تغییر است ‫در صورتی که حالت "automatic" به جای "Manual" انتخاب شده بود امکان این تغییر ابعاد وجود نداشت. در قسمتِ "Key Setting" با فعال کردن گزینه‌ی "Enter Like Tab in Forms" کاربر انتخاب می‌کند که در جداول کلید "Enter" همان کاربرد کلید "Tab" را برای جابجایی در سلول‌ها داشته باشد و بتواند در بین سلول‌ها جابجا شود. با انتخاب گزینه‌ی "Arrow Like Tab in Forms" کاربر انتخاب می‌کند که در جداول با استفاده از کلیدهای جهتی هم بتواند در سلول‌ها جابجایی داشته باشد.

در قسمتِ "Communication Mode" با انتخاب گزینه‌ی "Service System"، هر یک از روم‌های صفحه‌ی نخست نرم‌افزار در صورت اجرا شدن به صورت یک فایل exe جداگانه اجرا می‎شوند و کار با پنجره‌های هر روم مستقل از پنجره‌های سایر روم‌ها خواهد بود. بدین ترتیب استفاده از منابع سیستم نیز کمتر خواهد شد. اما با انتخاب گزینه‌ی "Integrated System" در صورت اجرا کردن چند روم، تمام آن‌ها در یک فایل exe اجرا می‌شوند. در این حالت علاوه بر استفاده بیشتر از منابع سیستمی، اگر پنجره‌ای در یکی از روم‌ها باز باشد سایر روم‌ها و صفحات نرم افزار غیر قابل استفاده خواهند بود.

در زبانه‌ی "Room" و قسمت "Report"،  در فیلد "Report Refresh Interval" زمان به روزرسانی ریپورت در روم‌ها در صورت وجود تغییر در آن مشخص می‎شود. برای مثال هر 5 ثانیه اطلاعات تست بررسی شده و در صورت وجود تغییرات ریپورت بروز رسانی می‌شود. در این قسمت با کلیک بر روی دکمه‌ی"Setting" پنجره‌ی جدیدی به نام "Report Setting" باز شده و در قسمت "Item Type" می‌توان تعیین کرد که این تنظیمات پیش فرض برای  "Report" گرفتن از کدام صفحه یا روم انجام شود.

در این پنجره مواردی که کاربر می‎تواند آن‏ها را به گزارش خود اضافه کند در قسمت "Report Setting" قرار گرفته‌اند .با زدن تیک گزینه‌ی اصلی، کاربر می‎تواند تمامی زیرمجموعه‎ های آن را به گزارش خروجی خود اضافه کند. در صورتی که کاربر فقط چند مورد از زیرمجموعه‏ های یک گزینه اصلی را انتخاب کرده باشد، مربع کنار گزینه اصلی آن به صورت مربع نیمه‌پر نمایش داده خواهد شد. در ستون کنار قسمتِ "Report Setting" کاربر می‏تواند فرمت پیش نمایش گزارش را html یا pdf انتخاب کند.

با زدن دکمه‌ی "Advance" صفحه به صورت گسترده‌تر نمایش داده می‏شود و می‏توان تنظیمات بیشتری را برای گزارش اعمال کرد. با زدن تیک هرکدام از این موارد زیر مجموعه آنها باز شده و می‌توان تنظیمات مورد نیاز را انجام داد. در بالای این صفحه گزینه‌هایی وجود دارد که برای ذخیره تنظیمات انجام شده و استفاده مجدد آنها در دفعات بعدی بکارمی‌رود.

برای مثال اگر در "Item Type"، "Sequencer" انتخاب شده باشد و مواردی به عنوان پیشفرض در این قسمت تنظیم و تایید شود، پس از رفتن به روم "Sequencer" و با انتخاب گزینه‌ی "Report View" از منوی "View"  و بررسی قسمت "report setting"، پس از انتخاب گزینه "Load from Template" مشاهده می‌شود، که همان تنظیمات انجام شده به صورت پیشفرض برای این قسمت در نظر گرفته شده‌اند. در بخش"Extra Tools" به کاربر این امکان داده شده تا با کلیک بر روی دکمه‌ی "Report Generator" بتواند بدون باز کردن فایل‌های تست ذخیره شده، از آنها گزارش بگیرد. پس از کلیک بر روی این دکمه، صفحه‌ایی به نام "PDF Report Creator" باز می‌شود. در این صفحه با کلیک بر روی دکمه‌ی "Select Input Files" کاربر می‏تواند فایل‌های تست خود را برای گرفتن گزارش انتخاب کند. برای مثال فایل اول انتخاب می‌شوند. همچنین کاربر می‌تواند با کلیک بر روی دکمه‌ی "Select Input Folders" فولدری شامل چند فایل تست را انتخاب کرده و آنها وارد قسمت "Files" کند که به عنوان مثال پوشه Vebko Test Files  انتخاب می‌شود. با کلیک بر روی دکمه‌ی "Clear" می‌توان فایل‌های وارد شده برای گرفتن گزارش خروجی را از لیست حذف کرد.

با انتخاب گزینه‌ی "Open Folder after Creating PDF" در قسمت "Other Setting" می‌توان پس از ایجاد یک گزارش، پوشه‌ای که فایل در آن ذخیره شده، نمایش داده خواهد شد. در قسمتِ "Output"، با انتخاب گزینه‌ی "Save Report in File Directory" می‌توان فایل‌های گزارش را در همان مسیری که فایل‌ها از آنجا import شده‌اند، ذخیره کرد. در صورت انتخاب گزینه‌ی "Save all Report to Selected Directory" کاربر می‏تواند یک مسیر مشخص را انتخاب کرده و تمام گزارش‌های خود را در آن مسیر ذخیره کند.

در قسمتِ "Overwrite File" دو گزینه وجود دارد. برای روشن‌تر شدن موضوع به‌عنوان مثال در این قسمت یک فایل را برای گرفتن گزارش import می‌کنیم. با انتخاب گزینه‌ی "Bypass Existing PDFs" اگر در مسیر انتخاب شده قبلاً ریپورتی برای یک فایل وجود داشته باشد، نرم افزار ریپورت دیگری برای آن فایل ایجاد نمی‎کند. باز شدن این صفحه به دلیل انتخاب گزینه "Open Folder after Creating PDF" است که می‌توان آن را غیر فعال کرد. با انتخاب گزینه‌ی "Overwrite Existing PDFs" گزارش جدید جایگزین قبلی می‎شود.

در قسمت "Report Setting" با انتخاب گزینه‌ی "Load Report Setting from File" مشخص می‌شود که برای ساختن ریپورت‌ها از تنظیمات ریپورت همان فایل‌هایی که "load" شده‌اند استفاده شود. با انتخاب گزینه "Load Report Setting From Template" از تنظیماتی که در "Template" ذخیره شده‌اند برای گرفتن ریپورت‌ها استفاده خواهد شد. در قسمتِ "Device Setting"، با انتخاب گزینه‌ی "Load Device Setting from File" مشخص می‌شود که برای ساختن گزارش‌ها از تنظیمات "Device" همان فایل‌هایی که "load" شده‌اند، استفاده خواهد شود. در حالی که در این قسمت و با انتخاب گزینه‌ی "Load Device Setting from Template" از تنظیماتی که در template ذخیره شده اند، برای ساختن ریپورت‌ها استفاده خواهد شد. با انتخاب گزینه‌ی "Include Test Object Active Test" در قسمتِ "Report Setting of Instrument"، در صورت ایجاد گزارش از فایل‌های تست instrument، تحت هر شرایطی اطلاعات موجود در زبانه‌ی "Test Object" هم وارد گزارش خواهد شد.

با انتخاب گزینه‌ی "Include Last Active Test" فایل‌های تست تجهیزاتی که ذخیره شده و آخرین تست انجام شده توسط کاربر"Clear" نشده باشد با انتخاب رادیو باتن "Add to Report" گزارش آن تست نیز در خروجی قرار می‌گیرد اما اگر کاربر نتیجه تست را در گزارش خروجی اضافه کرده باشد با انتخاب رادیوباتن "Bypass When Added To Report" نرم افزار مجددا نتیجه تست را در گزارش خروجی  قرار نمی‌دهد.

در صفحه‌ی "Preferences" در قسمتِ "Extra Tools"، با کلیک بر روی دکمه‌ی "Remove Signature"، صفحه‌ای به نام "Remove Signature from Report" باز می‌شود که در آن کاربر می‎تواند امضاهای موجود در گزارش فایل‌های مورد نظر خود را پاک کند. در این صفحه با کلیک بر روی دکمه‌ی "Select Input Files"، کاربر فایل‎های خود را برای حذف امضا انتخاب می‌کند. اما با کلیک بر روی دکمه‌ی "Select Input Folder" می‌تواند یک فولدر شامل چند فایل گزارش را انتخاب و فایل‌های درون آن را به طور یکجا وارد این لیست کند. پس از آنکه فایل‌های گزارش به لیست اضافه شد. با زدن دکمه‌ی "Modify"، امضاهای موجود در گزارش به همراه کادر دور آن و نام‌های اضافه شده به امضا، حذف خواهند شد.

در زبانه­ی "Directory"، مسیرهای پیش­فرض ذخیره فایل­ها مشخص شده است. با کلیک بر روی هر یک از فرمت­ فایل­ها می‌توان این مسیر پیش­فرض را تغییر داد. برای مثال با دابل کلیک بر روی "Ampro-Distance Report Files" مسیر آن را به "Desktop" تغییر داده می­شود. با رفتن به روم "Distance" و باز کردن "Report View"، بر روی "Export Report" کلیک کرده تا فایل ریپورت موجود را ذخیره کنید. مشاهده می­شود که مسیر ذخیره بر روی "Desktop" قرار گرفته است.

با فعال کردن مربع­های داخل ستون "Remember Last Location" تعیین می­شود که اگر کاربر در هنگام ذخیره فایل مسیر دیگری را انتخاب کرد، نرم افزار آن مسیر را برای ذخیره فایل­ها به خاطر بسپارد. برای مثال اگر به روم "Distance" بروید، مسیر ذخیره گزارش را بر روی درایو "C" قرار دهید و فایل را ذخیره کنید. مشاهده می­شود که در صورت اقدام به ذخیره مجدد فایل گزارش مسیر ذخیره به همان پوشه تغییر کرده است.

در صورت کلیک بر روی دکمه­ی "Restore Selected to Defaults" در زبانه­ی "Preferences"، تغییرات انجام شده در مربع­های انتخاب شده ستون "Remember Last Location" ریست شده و به همان حالت پیشفرض برگردانده می‎شود. برای مثال اگر تیک 3 مربع ابتدایی برداشته شود، و 2مربع از آن‎ها انتخاب شود با کلیک بر روی  "Restore Selected to Defaults" مشاهده می‎شود که این مربع‏ها به حالت پبش‎فرض برگردانده شده‎اند.

در صورت کلیک بر روی دکمه­ی "Reset to Default" تمام تنظیمات انجام شده در این صفحه به حالت پیش­فرض برمی­گردند. با استفاده از دکمه­ی "Export" می‌توان تنظیمات انجام شده در این بخش را به صورت یک فایل ذخیره کرد تا در صورت نیاز با import کردن، این تنظیمات را در صفحه­ی دیگر اعمال کرد. تنظیمات مربوط به بخش­های مختلف نرم­افزار در آدرس­های مشخص شده زبانه­ی "Cache" ذخیره می‌شود. به منظور جلوگیری از کاهش سرعت نرم افزار در طولانی مدت باید "Cache"نرم­افزار پاک شود. برای پاک کردن "Cache" نرم­افزار باید از دکمه­­ی "Clear" استفاده کرد. دکمه­­ی "Open Roaming Directory" مسیری که "Cache" نرم­افزار در آن ذخیره می­شود را باز می‌کند. در این پوشه فایل­های "Cache"را می­توان مشاهده یا پاک کرد. برای اینکار باید تمامی فولدرها را پاک کرد.

در صفحه "Setting"زبانه "Connection & Firmware"تنظیمات مربوط به اتصال دستگاه و "Update Firmware" انجام می‌شود. در بخش "Detail" تنظیمات مربوط به  "Connection" انجام می‌شود. فیلد"IP" برای اتصال به دستگاه مورد استفاده قرار می‌گیرد. در گذشته از سه رقرم آخر شماره سریال دستگاه به عنوان بخش چهارم این فیلد استفاده می‌شد، اما از تاریخ" 98/4/24" از دو رقم آخر شماره سریال دستگاه به این منظور استفاده می‌شود. فیلدهای "Port"،"Subnet Mask" ،"Gateway" ، "DNS" برای اتصالات شبکه مورد استفاده قرار می‌گیرند. پس از اتصال به دستگاه می‌توان این موارد را تغییر داده  و با زدن گزینه "Set to AMT" این تغییرات را ثبت کرد.

"Serial Number" توسط کاربر غیرقابل تغییر است و پس از اتصال به دستگاه سه رقم آخر سریال دستگاه در این قسمت نوشته خواهد شد. فیلد "Version"، ورژن نرم افزار مورد استفاده و فیلد "Minimum Version" حداقل نسخه‌ای که  اجازه آپدیت کردن "Firmware" را می‌دهد، به نمایش می‌گذارد. ‫ فیلد "MAC Address" برای اتصال به دو دستگاه از طریق یک نرم‌افزار تنظیم می‌شود. اگر "MAC Address" هر دو دستگاه یکی باشد باید "Address Mac" یکی از دستگاه‌ها را تغییر دهید. "Address MAC" یک دستگاه دارای 6 قسمت 2 کاراکتری می‌باشد. فعال بودن گزینه "Enable Update Connection Data by Device" موجب "Refresh" شدن مداوم اطلاعات این بخش می‌شود. در صورتی که کاربر بخواهد تغییراتی را در این بخش به وجود آورد و آن را اعمال کند باید تیک این گزینه را برداشته و سپس با کلیک بر روی گزینه "Set to AMT" اقدام به اعمال این تغییرات کند.

دکمه‌ی "Connect" جهت اتصال به دستگاه،

Ø      دکمه‌ی"Refresh Connection" برای یک بار"Disconnect" و"Connect" کردن دستگاه،

Ø      دکمه‌ی "Disconnect" جهت قطع اتصال دستگاه،

Ø      دکمه‌ی "Ping Entered IP" جهت بررسی صحت اتصال به دستگاه از طریق "LAN"،

و دکمه‌ی "Ping Wi-Fi" جهت بررسی صحت اتصال به دستگاه از طریق "Wi-Fi" مورد استفاده قرار می‌گیرد.

اگر اتصال از طریق "LAN" انجام شده باشد با کلیک بر روی گزینه "Ping Entered IP"، "IP" وارد شده در این قسمت "Ping" خواهد شد.

در صورت اتصال از طریق "Wi-Fi"، با کلیک بر روی گزینه "Ping Wi-Fi" ، "IP" "192.168.1.1" که مختص "Wi-Fi" تمام دستگاه‌هاست Ping می‌شود.

"Update Firmware"جهت آپدیت  "Firmware"دستگاه است که این عمل معمولاً پس از اتصال به دستگاه به طور خودکار انجام می شود. اگر این کار به طور خودکار انجام نشد، باید از گزینه"Update Firmware in Flash Mode" استفاده شود که نحوه انجام آن در انیمیشن مربوطه توضیح داده شده است.

در صفحه "Preferences" زبانه "Hardware" تنظیمات کلی مربوط به سخت افزار دستگاه انجام می‌شود. در قسمت "Fan mode" با انتخاب گزینه "Silent" بسته به دمای سوئیچ‌ها یا هیت سینک‌های دستگاه که در کادر این صفحه نمایش داده می‌شود، سرعت "Fan" تغییر می‌کند. اما در صورت انتخاب گزینه "Max.Power"، فن دستگاه به طور دائم با حداکثر توان خود شروع به کار می‌کند.

با فعال کردن گزینه "Smart Delay" در صورتی که دمای دستگاه به 55 درجه برسد، در روم‌هایی که از نقاط برای انجام تست استفاده می‌شود مانند "Distance" و "OverCurrent"، به طور اتوماتیک تست "Pause" شده و در نوار پایین صفحه تست، پیغام"Cooling" نمایش داده می‌شود و تا زمانی که دما به 45 درجه برسد کار آن متوقف می‌ماند. در قسمت "Maximum Temperature" حداکثر دمای مجاز کار دستگاه مشخص شده است. در صورتی که دمای دستگاه از این مقدار بیشتر شود کار دستگاه کاملا متوقف می‌شود. این مقدار تا 70 درجه قابل تغییر است، اما غیر از شرایط خاص، کاربر نباید آن را از دمای 60 درجه بیشتر قرار دهد.

در قسمت "Switch Off After Test" کاربر می‌تواند تنظیم کند که سوئیچ‌های جریانی و ولتاژی چند ثانیه بعد از اتمام تست باز شوند. این عدد به‌ صورت پیش فرض بر روی 5 ثانیه تنظیم شده است می‌توانید این زمان را تا 10 ثانیه افزایش دهید. در قسمت "Deviation" شرایط اعلام خطای "Other" دستگاه مشخص می‌شود. به طور پیش‌ فرض در نرم افزار تعیین شده، در صورتی که اختلاف مقدار واقعی ولتاژ دستگاه با مقدار مشخص شده در نرم افزار بیش از 4 ولت بود یا اختلاف جریان آن بیش از 500 میلی آمپر بود ارور "other" داده ‎شود. در قسمت "Relative" این مقدار به صورت درصدی از مقدار تعیین شده در تست مشخص می‌شود. در حالت کار واقعی، دستگاه کمترین مقدار از بین این دو را برای پیغام ارور استفاده می‌کند.

در قسمت "Binary Input Status" نشان داده شده که کدام باینری قطع و کدام ‌یک وصل می‌باشد.

در قسمت "Disable Error" لیست خطاهایی که ممکن است برای دستگاه اتفاق بیفتد نوشته شده و می‌توان آن‌ها را غیرفعال کرد.

"Select All Error Other": این خطا هنگامی نمایش داده می‌شود که دستگاه نتواند جریان و ولتاژ خواسته شده توسط کاربر را تولید کند. این مورد می‌تواند به دلیل اتصال کوتاه شدن خروجی‌های ولتاژی یا مدار باز شدن خروجی‌های جریانی باشد. با باز کردن فیلد کشویی هر خطا را می‌توان برای تعدادی از خروجی‌های ولتاژی و جریانی غیرفعال کرد.

"Select all Error Self": قبل از هر بار "Run" کردن یک تست دستگاه به طور خودکار سخت افزار داخلی خود را بررسی می‌کند که آیا توانایی تولید ولتاژ 50+ ولت و 50- ولت و جریان 5+ آمپر و 5- آمپر را دارا هست یا خیر، اگر مشکلی در این مورد وجود داشته باشد، دستگاه ارور Self Calibration می‌دهد.

"Error Thermal": این ارور زمانی نمایش داده می‌شود که دمای سنسورهای دستگاه افزایش یابد. گاهی، مواردی پیش می‌آید که سنسور دمایی یکی از سوئیچ‌ها دچار مشکل شده است و دماهای غیر معقولی مانند 800 درجه را نشان می‌دهد، در این صورت در فیلد کشویی این قسمت می‌توان خطای دمایی آن سنسور را غیر فعال کرد تا کار با دستگاه ادامه یابد.

"Error Over Current Binary 9": باینری 9 دستگاه می‌تواند جریان را تاحداکثر 500 میلی آمپر اندازه‌گیری کند. در صورتی که جریان ورودی به این باینری بیش از این مقدار باشد، این ارور ظاهر می‌شود.

"Select all Error O. V. Binary": اگر ولتاژ ورودی "Binary Input"های دستگاه بسته به مدتی که برای آن مشخص شده، بیشتر از حد تنظیمی آن‌ها باشد، دستگاه ارور "Over Voltage" می‌دهد. برای مثال در مد 5/4 ولت اگر ولتاژ ورودی هر کدام از باینری‌ها از 5/4 ولت بیشتر شود، دستگاه "Error" می‌دهد.

در فیلد "Times for Ignor O.V. Binary" حداکثر زمان مجاز برای نادیده گرفتن خطای "Over Voltage" باینری مشخص می‌شود. در حالت پیش فرض تعیین شده که اگر زمان "Over Voltage" شدن باینری‌ها کمتر از 100 میلی ثانیه باشد دستگاه "Error" نخواهد داد.

توجه شود به دلیل اینکه "Error Thermal " و "Error Over Current Binary 9" جزو "Error"های خطرناک دستگاه هستند، تنظیم غیر فعال شدن آن‌ها توسط نرم افزار ذخیره نخواهد شد و با هر بار اجرای نرم افزار، در صورت نیاز به غیرفعال بودن این "Error" کاربر باید به طور آگاهانه این کار را انجام دهد.  قسمت "Check RAM" برای تست سالم بودن "RAM" استفاده شده در "AMT" است. در فیلد "Repetition" تعداد دفعات نوشتن یک سری "Data" درون "RAM" و پاک کردن آن‌ها مشخص می‌شود در صورت عدم اطمینان از عملکرد "RAM" دستگاه می‌توان از این قسمت استفاده کرد. از آنجایی که چندین بار بر روی "RAM" عملیات نوشتن و خواندن انجام می‌شود، در نهایت اگر اشکالی در این فرآیند باشد چراغ "Error" بر روی پنل دستگاه روشن خواهد شد.

در قسمت "Earth" می‌توان ارور "Earth" دستگاه را فعال یا غیرفعال کرد. اگر گزینه "Enable" دارای تیک باشد برای انجام تست باید حتما کابل "Earth" را متصل کرد، در غیر این صورت دستگاه ارور "Earth" داده و کار دستگاه متوقف خواهد شد. با برداشتن این تیک می‌توان ارور "Earth" را غیرفعال کرد اما این کار در حین تست می‌تواند خطرات جانی در پی داشته باشد که همان طور که در پیغام ظاهر شده نیز گفته شده، شرکت وبکو مسئولیتی در این زمینه نخواهد داشت.

در قسمت "Switches" می‌توان سوئیچ‌های سخت ‌افزاری اصلی دستگاه را فعال یا غیرفعال کرد. سوئیچ 1 مربوط به ولتاژها وجریان‌های خروجی گروه A می‌باشد. سوئیچ 2 مربوط به ولتاژها و جریان‌های خروجی گروه B و VDC می‌باشد. در صورت غیر فعال کردن هر سوئیچ تمامی خروجی‌های مربوط به آن سوئیچ غیرفعال خواهند شد.

در قسمت "Combination Cable" اگر گزینه "Voltage" انتخاب شده باشد خروجی‌های کابل نوتریک شامل سه فاز جریانی و سه فاز ولتاژی خواهند بود. اما اگر گزینه "Current" انتخاب شود، خروجی کابل شامل دو گروه جریانی سه فاز خواهد بود که برای تست‌هایی مثل تست دیفرانسیلی می‎تواند مورد استفاده قرار گیرد.

گزینه "Open VDC Setting" برای فعال کردن خروجی ولتاژ "DC" دستگاه مورد استفاده قرار می‌گیرد. با کلیک بر روی این گزینه صفحه "VDC Diagrams" باز می‌شود. در این صفحه در قسمت "Apply" در فیلد "DC Value" مقدار "DC" خروجی این پورت مشخص می‌شود. این مقدار تا حداکثر 212 ولت "DC" قابل تنظیم است.با کلیک بر روی گزینه "Apply" پورت "AUX DC" دستگاه مقدار وارد شده در فیلد "DC Value" را تزریق می‌کند. با کلیک بر روی "Disable DC" خروجی "AUX DC" غیر فعال می‌شود. با فعال کردن گزینه "Record Period" در فیلد جلوی آن مدت زمانی برای ثبت سیگنال خروجی این پورت ثبت می‌شود.

قسمت "Now Value" مقدار جریان و ولتاژی که پورت "AUX DC" تولید می‌کند را نمایش می‌دهد. فیلد "Max Current" هم حداکثر جریان کشیده شده از این پورت را نمایش می‌دهد. در دو نمودار زیر هم مقادیر لحظه‌ای ولتاژ و جریان "DC" این پورت نشان داده می‌شود. با کلیک بر روی گزینه "Export Report" هم می‌توان تنظیمات موجود در این صفحه را به صورت یک فایل "PDF" ذخیره کرد.  با کلیک بر روی "Reset Max Current" می‌توان مقدار جریان نشان داده شده در قسمت "Max Current" را برای نمایش مجدد و به روزرسانی "Reset" کرد.

با زدن تیک گزینه "Dancing Light" چراغ‌های "LED" جلوی دستگاه به صورت رقص نور روشن می‌شوند. این عمل به جهت تست سالم بودن "LED"  Binary Input های دستگاه می‌باشد.

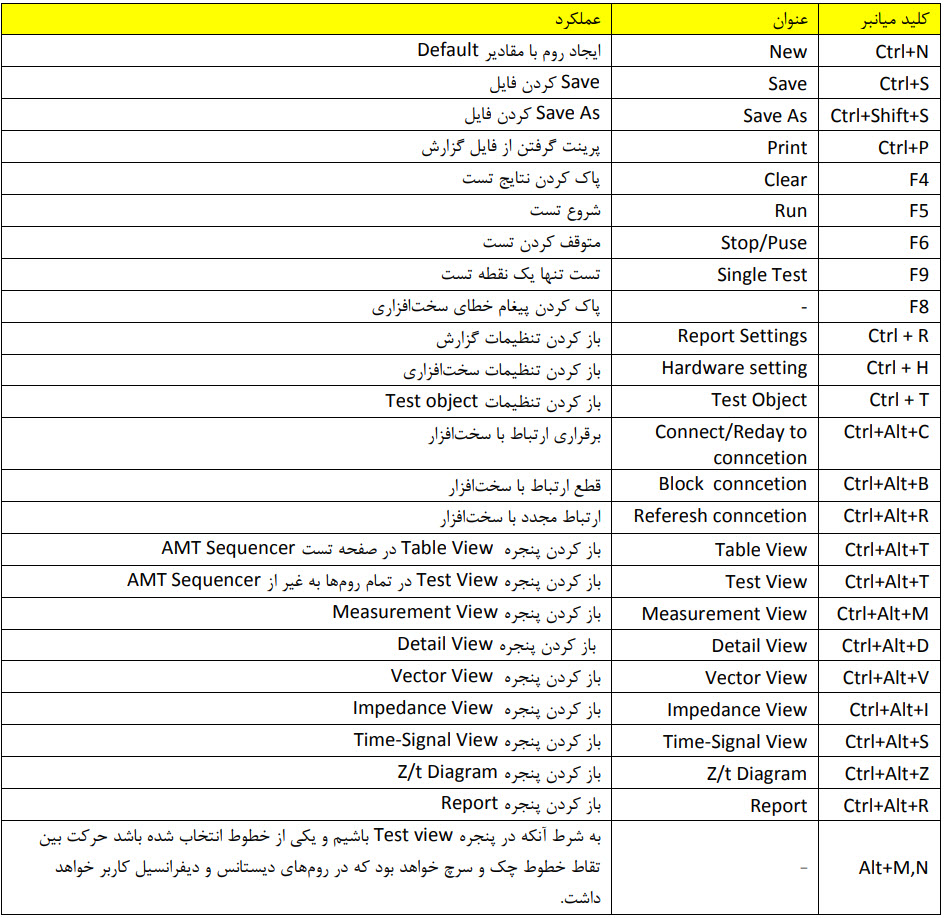

تعدادی از کلیدهای میانبر تعریف شده به صفحهی تستی که در آن در حال تست قرار دارید وایسته نبوده و در تمامی رومها یکی میباشد. این کلید های میانبر در ادامه آورده خواهد شد.

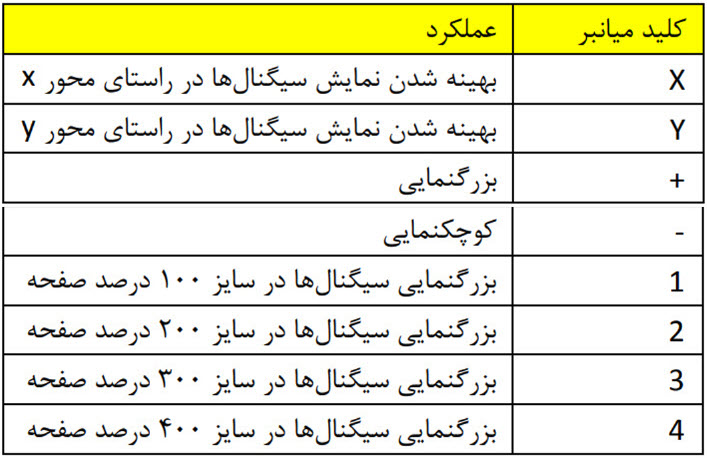

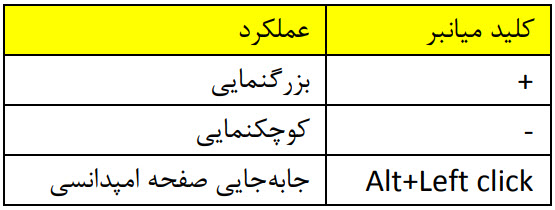

در ادامه به کلیدهای میانبر هر یک از ماژولها در صفحات تست مختلف اشاره خواهد شد. در ماژول view signal کلیدهای میانبر آورده شده در جدول استفاده خواهد شد.

صفحه‌ی "Start" نرم‌افزار، نخستین صفحه‌ای است که پس از باز شدن نرم افزار با آن روبرو می‌شوید. در قسمت بالا صفحه سمت راست ، شماره ورژن نرم‌افزار و نوع نسخه نرم‌افزار("Stable"،"Test") آورده شده است. اگر نسخه جدیدی از نرم افزار ارائه شده باشد، در صورت اتصال به اینترنت، گزینه "New Version is Available" نشان داده می‌شود که با کلیک بر روی آن می‌توان نسخه جدید را دانلود و نصب کرد. با کلیک بر روی گزینه‌ی "What’s New" صفحه‌ای باز شده که در آن موارد اصلاح شده و یا امکانات اضافه شده به نسخه‌های مختلف نرم‌افزار نمایش داده می‌شود. در تهیه این نسخه‌ها ابتدا کارشناسان وکاربران وبکو اشکالات نرم‌افزاری و پیشنهادات خود را به گروه نرم‌افزار ارائه می‌دهند، پس از ارزیابی گزارشات توسط این گروه، تغییرات انجام شده با جزئیات در این صفحه نشان داده می‌شوند.

با کلیک بر روی گزینه "Remote " با دو روش  "Any Desk" یا "Ammyyy Admin" می‌توان به صورت آنلاین به پشتیبان متصل شد. در "Any Desk" کاربر یک کد 9 رقمی را که در بخش"This Desk" قرار گرفته به پشتیبان اعلام می‌کند. پشتیبان این کد را در بخش "Remote Desk" وارد کرده و با کلیک روی "Connect" ، به "Desktop" کاربر متصل می‌شود.

با کلیک روی "Ammyy Admin" هم صفحه "Ammyy Admin-Free" باز می‌شود. کاربر "ID" خود را به همراه "Password" به پشتیبان اعلام می‌کند، پشتیبان نیز با وارد کردن این اطلاعات به "Desktop" کاربر متصل می‌شود.

در قسمت "Relay Modules"، نرم‌افزار مخصوص رله وبکو قرار دارد. در قسمت "Tester Modules" روم‌های مختلف تست رله در سمت چپ و روم‌های تست تجهیزات در سمت راست قرار دارند.

با کلیک بر روی گزینه "Setting" می‌توان تنظیماتی که مربوط به تمامی صفحات تست می‌باشد را انجام داد. در تمامی روم‌ها، در سمت راست بالای صفحه حروف M و AS وجود دارد:

1-"M" نشان می‌دهد که این صفحه چند مگابایت از "RAM" را به خود اختصاص داده است.

2- "AS" مخفف "Auto Save" است که اگر تغییری در فایل ایجاد شده باشد، بعد از پایان زمان مقابل آن، نرم‌افزار به صورت اتوماتیک وضعیت فایل را "Save" می‌کند و اگر تغییری با فایل "Save" شده قبلی داشت فایل جدید را نگه می‌دارد. پس از این که فایل "Save" شد در پایین صفحه عبارت "Auto Save Done" نشان داده می‌شود.

این "Save" کردن هر 30 ثانیه توسط نرم‌افزار انجام می‌شود و می‌توان این زمان را در صفحه "Preferences"، زبانه "Room" در قسمت "Auto Save" تغییر داد. لازم به ذکر است که این فایل‌ ذخیره شده در گزینه "Recovery" به نمایش گذاشته می‌شود.  اگر نرم‌افزار به هر دلیلی "Crash" کند، با کلیک روی "Recovery"، فایلی که نرم‌افزار ذخیره کرده نشان داده می‌شود که با کلیک بر روی آن آخرین "Save" انجام شده، اجرا می‌شود. این کار یک مزیت برای نرم‌افزار محسوب می‌شود چرا که کلید ترکیبی "Ctrl+Z" در نرم‌افزار بر اساس این 30 ثانیه تغییرات را باز‌می‌گرداند  و با "‌Crash" کردن نرم‌افزار فایل تست از بین نمی‌رود.

با کلیک بر روی "Security" دو گزینه باز می‌شود.  با استفاده از گزینه "Clear Cache" می‌توان "Cache" برنامه را پاک کرد.

زمانی که برای اولین بار نرم‌افزار نصب می‌شود با کلیک بر روی گزینه "Open Source Location" باید دو فایل "AMPro Application" و "AMPro APP Luncher" را "Run as Administrator" کرد. برای این کار روی فایل‌های ذکر شده راست کلیک کرده و گزینه "Properties" انتخاب می‌شود. سپس در زبانه "Compatibility" تیک گزینه "Run this program as an administrator " زده و پنجره بسته می‌شود.

در بخش"Contact us" راه‌های ارتباطی با کارشناسان وبکو قرار گرفته است.

با کلیک بر روی گزینه‌ی "About" اطلاعاتی درباره‌ی نسخه‌ی نرم‌افزار و شرکت وبکو نمایش داده می‌شود.

با کلیک بر روی گزینه‌ی "Help" دفترچه راهنمای کامل تستر و نرم‌افزار در اختیار کاربر قرار می‌گیرد.

در قسمت "AMT"‌ با نگه داشتن دکمه "Ctrl" و کلیک چپ روی این تصویر می‌توان مستقیماً به دستگاه "Connect" و "Disconnect" شد. شکل این بخش نیز بیانگر وضعیت اتصال به دستگاه است. همچنین با دابل کلیک روی این قسمت می‌توان مستقیماً وارد صفحه "Preferences" شد. برای اتصال همزمان به چند دستگاه، با راست کلیک بر روی این بخش لیست "Connection"های نرم افزار باز می‌شود که می‌توان با انتخاب نام دستگاه مورد نظر به آن متصل شد.
